네트워크 방송 솔루션

IP Based Public Address System Expert

​정보통신 관련분야 장치&전송체계 변화

CCTV, 동축 케이블 전송 방식에서 IP방식으로 진화

건물 내에는 네트워크 기반 CCTV 설비들이 적용되어 있습니다. 20년 전만 해도 대부분의 CCTV 설비는 각각의 카메라와 연결된 동축케이블이 중앙통제실로 모이게 되는 구조였습니다.  설치된 채널수만큼의 동축 케이블과 개별적인 영상신호 수신을 위한 장치들이 다수의 랙 공간에 설치되어 통제실 바닥면적을 차지하고 있었습니다. 오늘날의 현실에서는 상황이 완전히 바뀌게 되었습니다. 1996년에 들어서면서 IP CCTV 카메라와 디지털 영상 저장 기술을 중심으로 네트워크 기반 CCTV 시스템이 등장을 했고 표준 네트워크 인프라를 기반으로 오늘날의 보편화된 CCTV 솔루션으로 자리 잡게 되었습니다.

전화기, 전자 교환식에서 IP방식으로 이동

전화 통신 분야의 경우, 과거에는 세대 또는 건물 내의 개별적인 전화기와 연결된 선로들이 중계 교환기까지 1:1회선으로 연결된 후 전화국 건물 내 전자식 교환기에 도달하기까지 아날로그 전송 기반으로 구현되었습니다. 네트워크 기반 CCTV에 이어 IP 전화기가 곧 등장을 하게 되었고 인터넷 사용을 위한 업무용 컴퓨터들이 연결된, 네트워크 통신망 인프라와 동일한 구조로, 스위치에 랜 케이블로 접속되는 전화 단말들이 설치되고 있습니다.

대부분의 정보통신 분야 산업은 아날로그 기반에서 네트워크 기반으로 대거 이동을 해왔습니다. 이러한 변화의 중심 가운데 단지 네트워크 스위치와 랜 케이블의 물리적 구조 변화만 있었을까요?  Dante 오디오 네트워크가 적용된 영상음향 시스템처럼 모든 물리적 구조 변화, 더불어 여러 가지 이점들이 사용자와 관리자 중심으로 강화되고 발전하고 있다는 사실은 주목해 볼 만한 사실입니다.  그저 새로운 기술에 국한된 것이 아닌 새로운 가치에 대한 명분이 명확했기에 사용자, 소비자들은 기꺼이 그러한 변화를 수용해 왔습니다.

IP 기반 정보통신산업의 가치

네트워크 기반 iP전관방송의 발전 방향

PA / BGM 방송솔루션의 미래 방향

네트워크 기반의 정보통신 설비가 발전해 온 틀을 기반으로 네트워크 PA 시스템으로 전환될 경우의 가상적인 구성 및 비교를 해봤습니다. 사용자 및 관리자, 수요처 중심으로 변화될 장점들도 CCTV나 전화 통신 분야에서 얻게 된 장점들과 크게 다를 바 없습니다. Dante는 오디오 네트워크는 iP 기반 PA 시스템의 발전방향에 효과적으로 융합될 수 있습니다.

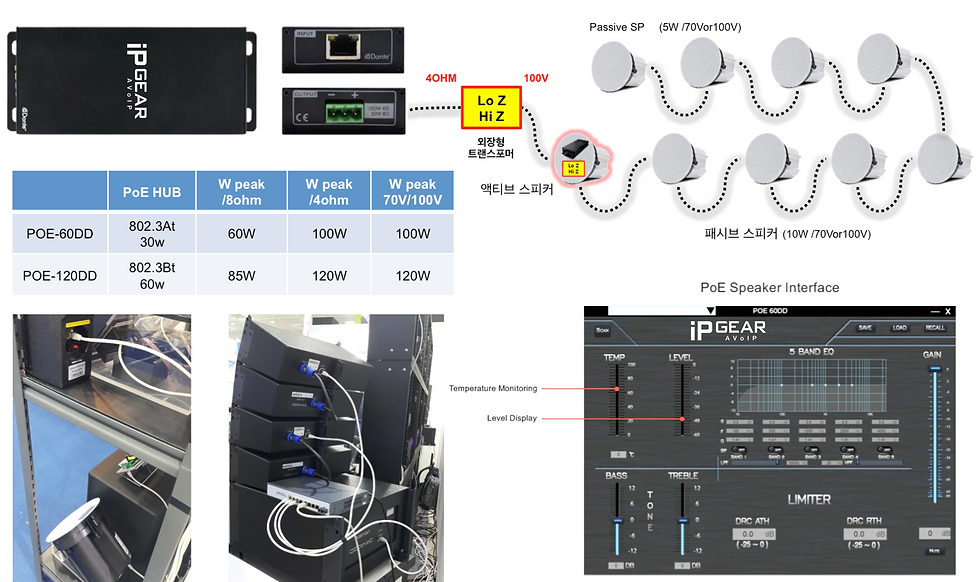

Dante / PoE 앰프모듈 및 PoE 스피커의 구조

Dante / PoE 기반 PA 시스템의 특징

소형화된 Dante / PoE 모듈 앰프는 PA 스피커들과 융합될 수 있는 임피던스 매칭 트랜스와 조합되어 적용될 수 있습니다.  모듈 앰프와 스피커를 1:1로 구성할 수도 있지만 실용적인 측면에서는 허용된 앰프 전력 이내에서 한 개의 POE 실링 스피커와 다수의 패시브 실링 스피커가 연결된 그룹을 형성하는 하이브리드, 혼합 구성으로 활용할 수도 있습니다. 모듈 앰프 내부에 탑재된 DSP를 활용하여 스피커 그룹에 대한 최적의 음향 설정을 적용할 수 있습니다.

네트워크 기반 iP전관방송의 기본 구성

​현실적인 구조의 네트워크 기반 PA 시스템의 구현

Dante 네트워크 기반 솔루션으로 중앙통제실에 구성된 UI 기반의 방송장치와 각층에 설치된 네트워크 스피커 그룹 표준 네트워크 PoE 스위치 허브와 광 또는 랜 케이블을 기반으로 적용할 수 있습니다.  방송 신호 송출에 대한 신호 경로 설정이나 변경이 필요할 경우 Dante Controller 소프트웨어로 간단하고 신속하게 작업할 수 있습니다. 물론 어떠한 공구나 물리적인 작업은 불필요합니다. IP 스피커 적용 시 POE 허브와 스피커간의 랜케이블은 난연 규격 제품을 적용해야 합니다. 이러한 난연등급 랜 케이블은 여러 케이블 제조사에서 이미 오래전부터 제조하여 판매하고있습니다.  케이블 이슈 이외에도, 반드시 현재의 비상 방송 관련 법규 이내에서 준수해야 하는, 부가적인 요건들이 반영된 구조로 네트워크 기반 PA 시스템이 설치되어야 합니다.

​네트워크 기반 iP 전관방송의 확장 구성

대형 건축물에 적용되는 네트워크기반 PA 설비

IP CCTV나 IP 전화 또는 컴퓨터 네트워크 통신망을 구축해보셨던 분들에게는 매우 친숙한 상황일 수도 있습니다. IP 스피커 그룹과 IP 음량 제어기 등을 PoE 허브에 접속할 수 있습니다.  확장성을 염두에 두어 PA 용 네트워크를 설계하게 된다면 IP 단말을 추가적용하는 것은 매우 단순한 작업이 될 수도 있습니다.  스피커 그룹이 아닌 보조 방송실 공간을 추가 설치할 경우에도 지정된 공간에서 Dante 네트워크 기반 방송장치를 구성한 후 네트워크에 접속하면 중앙통제실에서 수행하는 수준과 동등한 기능을 갖출 수도 있습니다. 이러한 PA/BGM 방송 분야에서도 소프트기어는 Dante 솔루션과 네트워크 기술을 융합하여 지속적인 발전방향을 제시하고 있습니다.

iP 전관방송 설치사례
사운즈 가든 UI2 복사본.jpg

< iP PA의 핵심, 오디오 DSP의 커스텀 유저 인터페이스>

사운즈 가든 앰프랙 1.JPG

< 컴팩트한 iP PA 앰프랙>

사운즈 가든 앰프랙 3.JPG

< 매칭 트랜스포머를 적용한 Hi-z 스피커 연결>

Dante / PoE 스피커 개발&제작 (OEM / ODM)
speaker oem2.JPG

<다양한 형태의 스피커와 조합되는 Dante / PoE 앰프 모듈 - 100W & 120W>
